Halaman Ini memberikan Hasil Ujian Kompetensi Keahlian SMK 2015
Dengan membuat Counter Display 00-99 dan 99-00
Komponen yang digunakan:
7-Segment Common Anoda (2 buah)
Capasitor Ceramic 30 parad (2 buah)
Resistor 1k ohm (1 buah)
Resistor 220 ohm (16 buah)
Resistor 10k ohm (2 buah)
Cristall 11,059 Mhz (1 buah)
Capasitor elco 1 micro parad (1 buah)
IC 89s51/89s52 (1 buah)
Swith Push Button (3 buah)
ISP

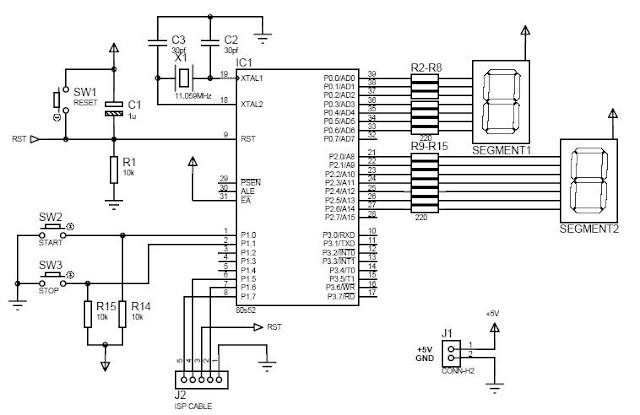

Gambar Skema Rangkaian:
Bahasa Program yang digunakan adalah Assembler:
; ************Conter Display 00-99 and 99-00***********
; ************By Ikhsan Fahri**************************
; ************Kelas XII TEI****************************
; ************Soal Ujian Kompentensi Keahlian**********
; ************Tahun Ajaran 2014/2015*******************
dispdata_satuan equ p2
dispdata_puluhan equ p0
My_number equ 30H
; ************Start************************************
Org 0000H
Main_prog: Mov p0,#0c0H
Mov p2,#0c0H
Mov My_number,#0
JNB p1.0,up_A
JNB p1.1,down_A
Sjmp main_prog
Up_A: Mov a, My_number
Cjne A,#99, Up
mov My_number,#0FFH
Sjmp Up
Down_A: Mov a,My_number
Cjne A,#0,down
Mov My_number,#99H
Sjmp down
Up: Inc My_number :nilai ditambah
JNB P1.1,down
call BCD
call delay
mov a, My_number
Cjne A,#99, Up
Mov My_number,#0FFh :jika Nilai sama 00 maka nilai sama dengan 255
Sjmp Up
down: dec My_number :Nilai dikurangi
Jnb p1.0,Up
Call Bcd
Call delay
Mov a, My_number
Cjne A,#00,down :Jika nilai tidak sama 00 maka kembali ke down
mov My_number,#100 :Jika nilai sama 00 maka nilai sama dengan 100
BCD: Mov A,My_number
mov B,#10
Div AB :Pembagian A/10
call seg_conv
mov dispdata_puluhan, A:Puluhan
mov A,B
call seg_conv
mov dispdata_satuan, A:satuan
Ret
Seg_conv: Inc A
Movc A,@A+PC
RET
DB 0C0H ;angka 0
DB 0F9H ;angka 1
DB 0A4H ;angka 2
DB 0B0H ;angka 3
DB 099H ;angka 4
DB 092H ;angka 5
DB 082H ;angka 6
DB 0F8H ;angka 7
DB 080H ;angka 8
DB 090H ;angka 9
delay: mov R5,#0FFH
mov R6,#0FFH
mov R7,#2
delay_loop: DJNZ R5,delay_loop
DJNZ R6,delay_loop
DJNZ R7,delay_loop
RET
END
; ****************Selesai**********************
Gambar Simulasi di Proteus:
Gambar Tata Letak Komponen:

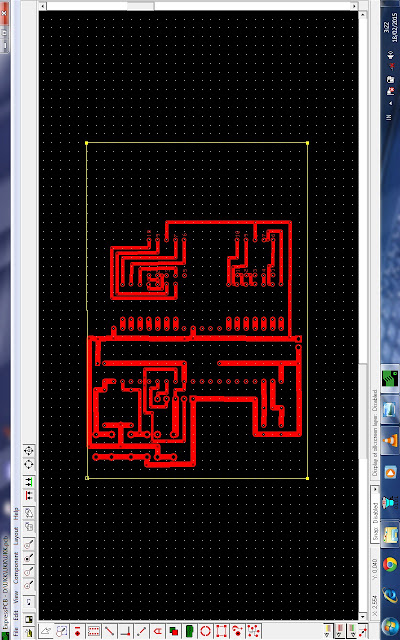

Gambar Layout:
Gambar Hasil Jadi:
Baik Demikianlah Hasil UKK SMK tahun 2015.
Mohon Maaf apabila ada kesalahan dalam membuat Halaman ini.
Sekian dan terima kasih.
